일렉기타 할로우 바디 픽업, 볼륨, 톤 포텐셔미터, 캐페시터, 배선재 교체 작업을 했습니다.

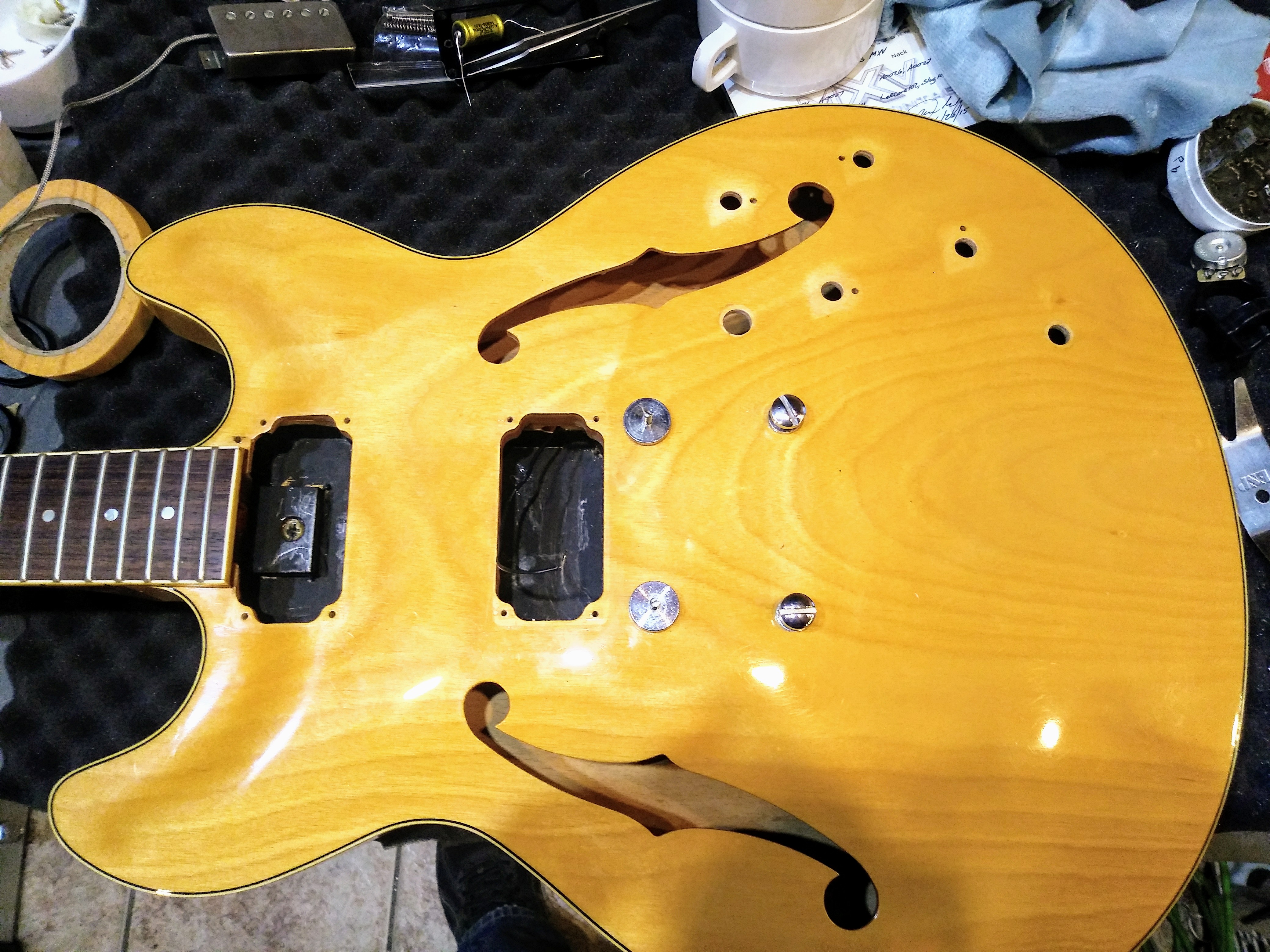

기존 기타 부품을 제거 합니다.

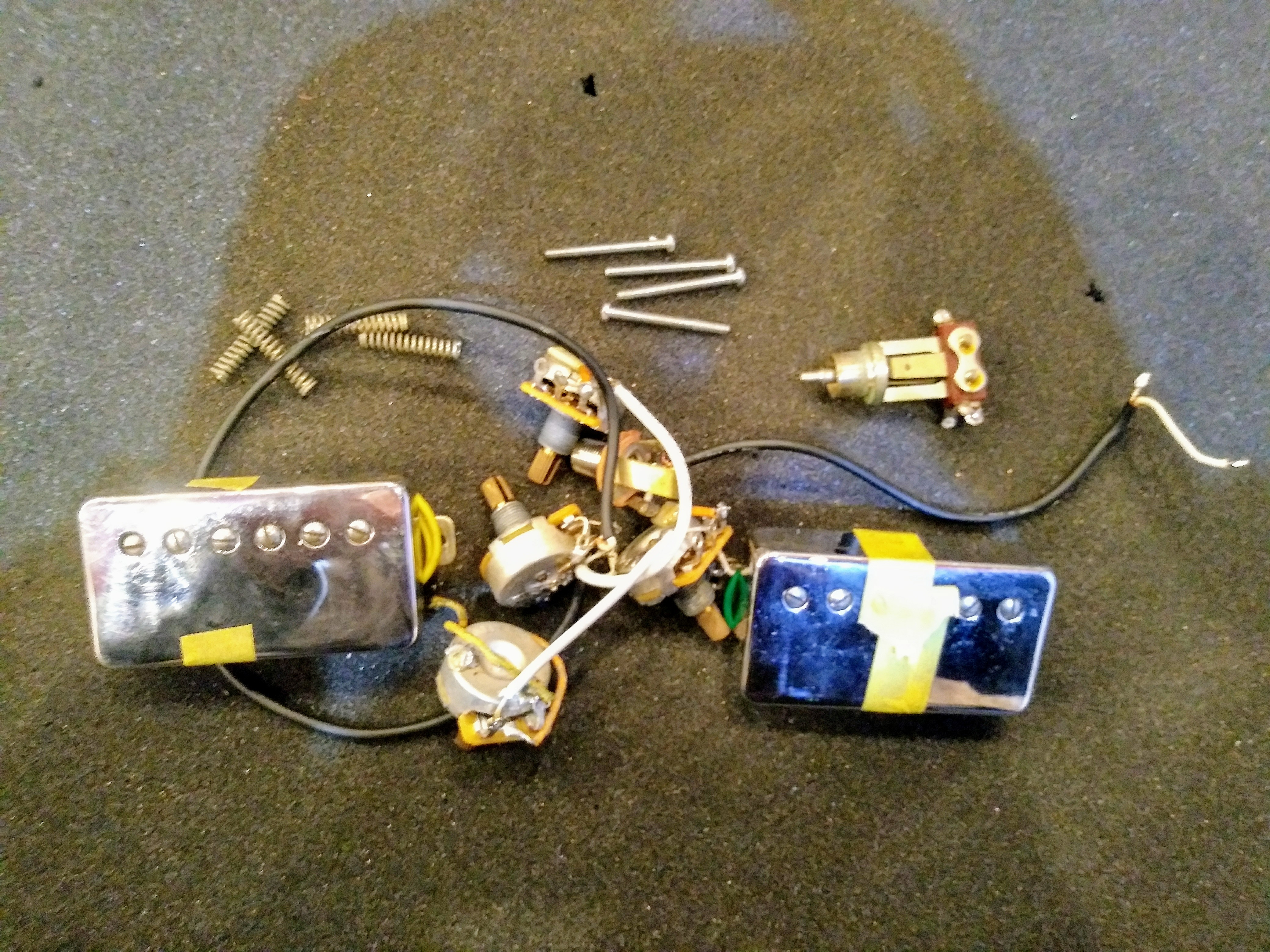

제거한 기타 부품들 입니다. 픽업 셀렉터와 아웃풋잭은 기존 것을 사용 했숩니다.

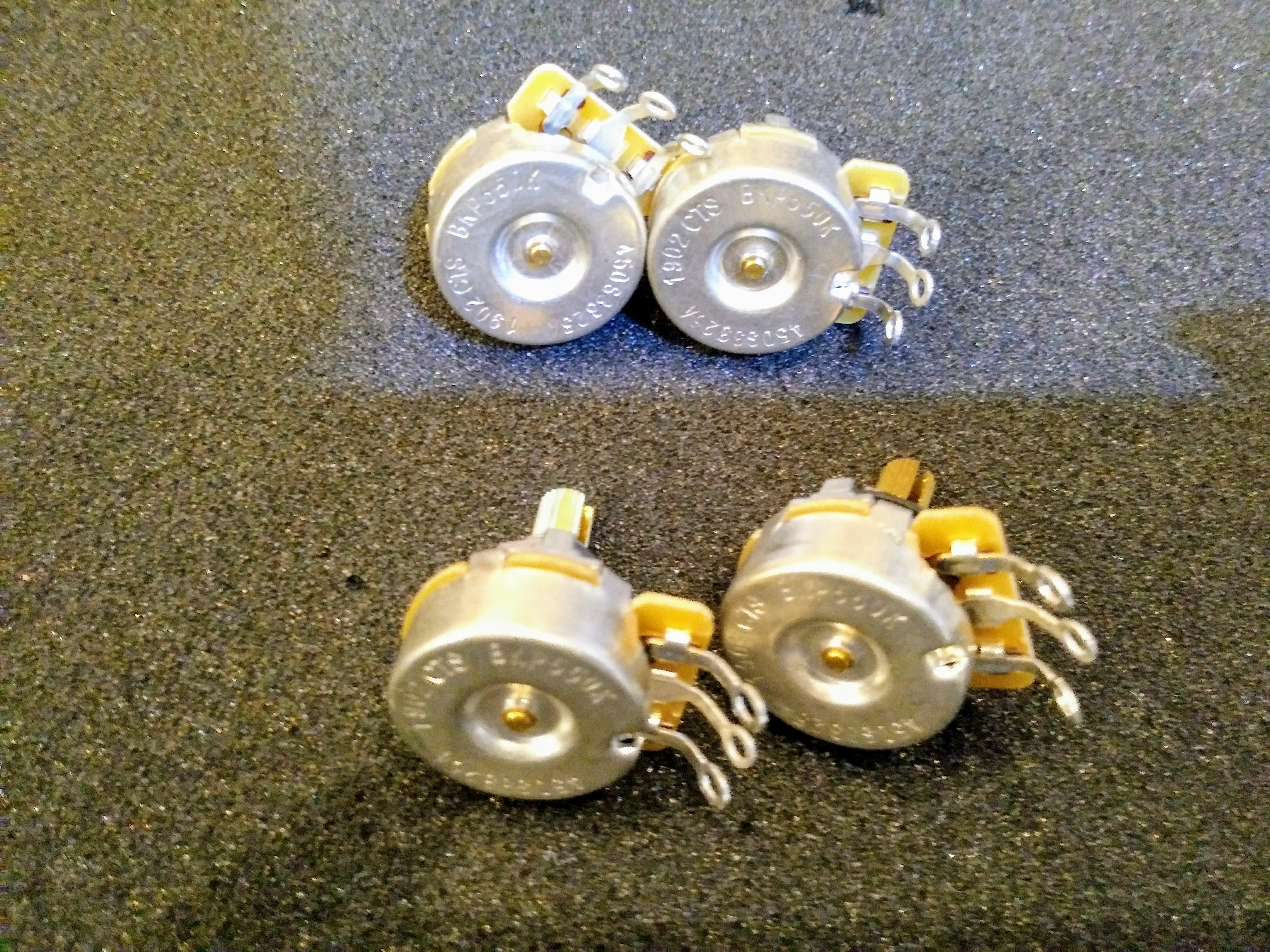

교체할 부품은 포텐셔미터는 CTS

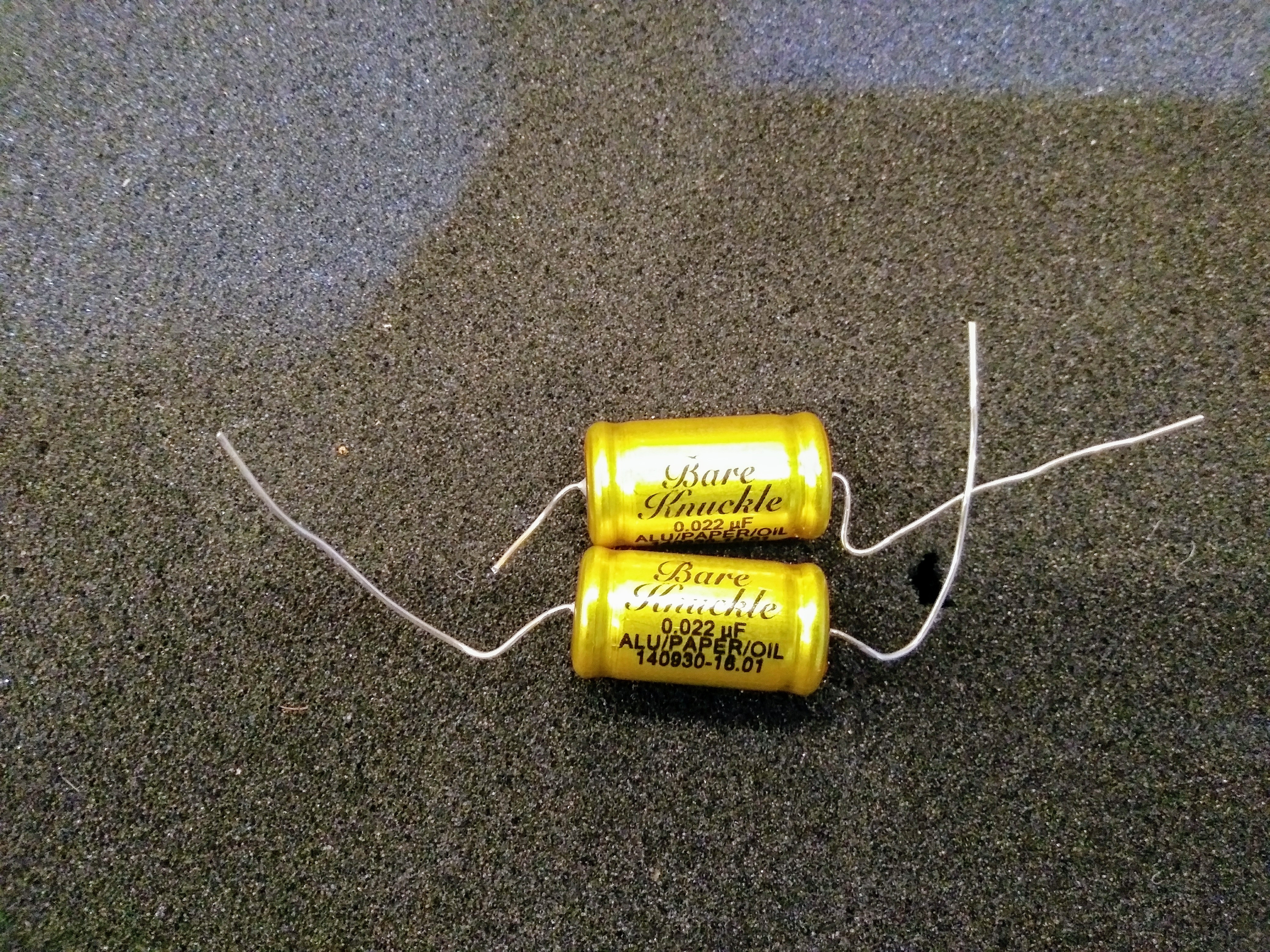

캐페시터는 Bare Knuckle Jesnen
픽업은 ThroBak SLE-101

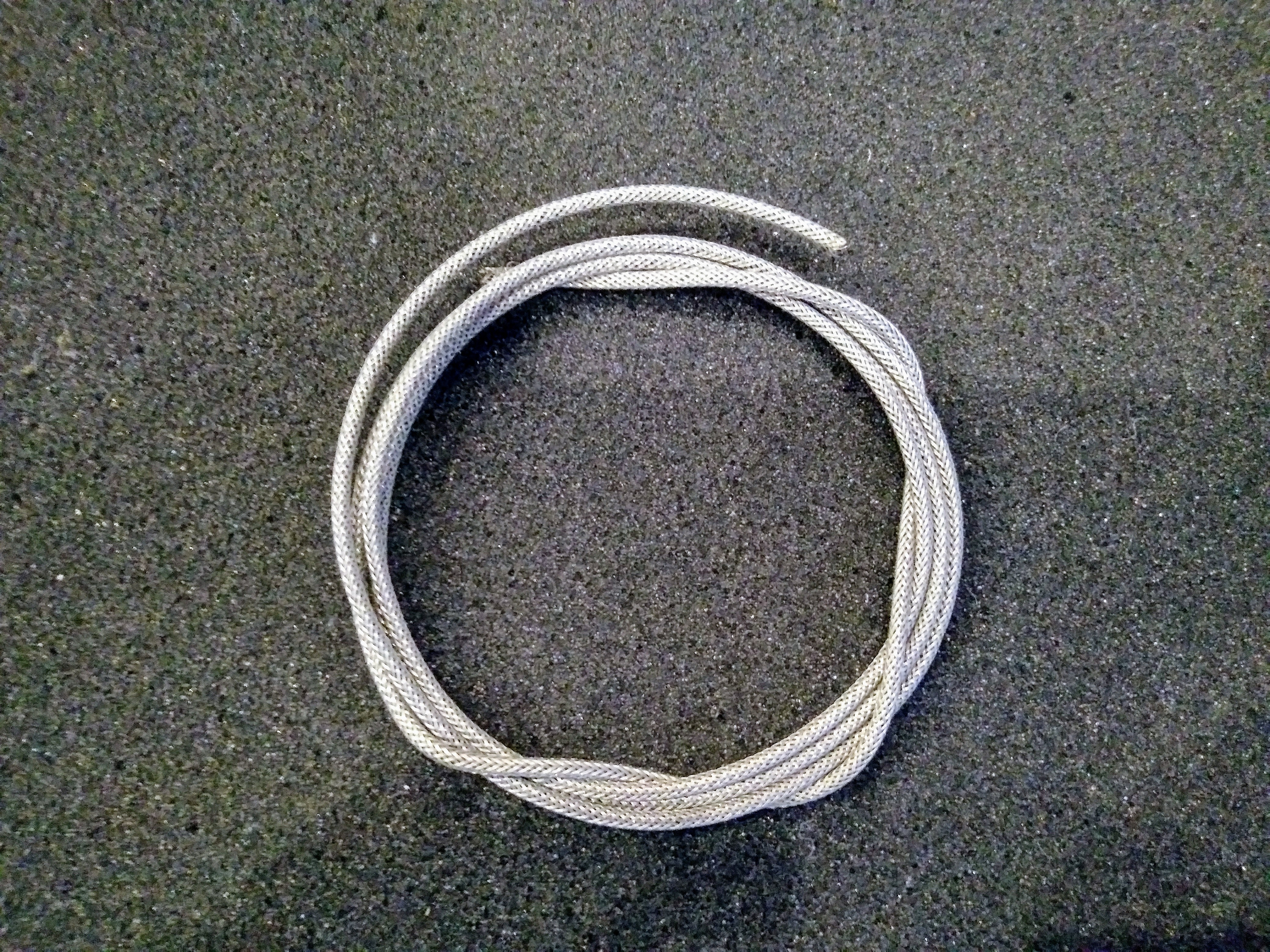

배선재는 철선 쉴드 브레이드(braided) 와이어 입니다.

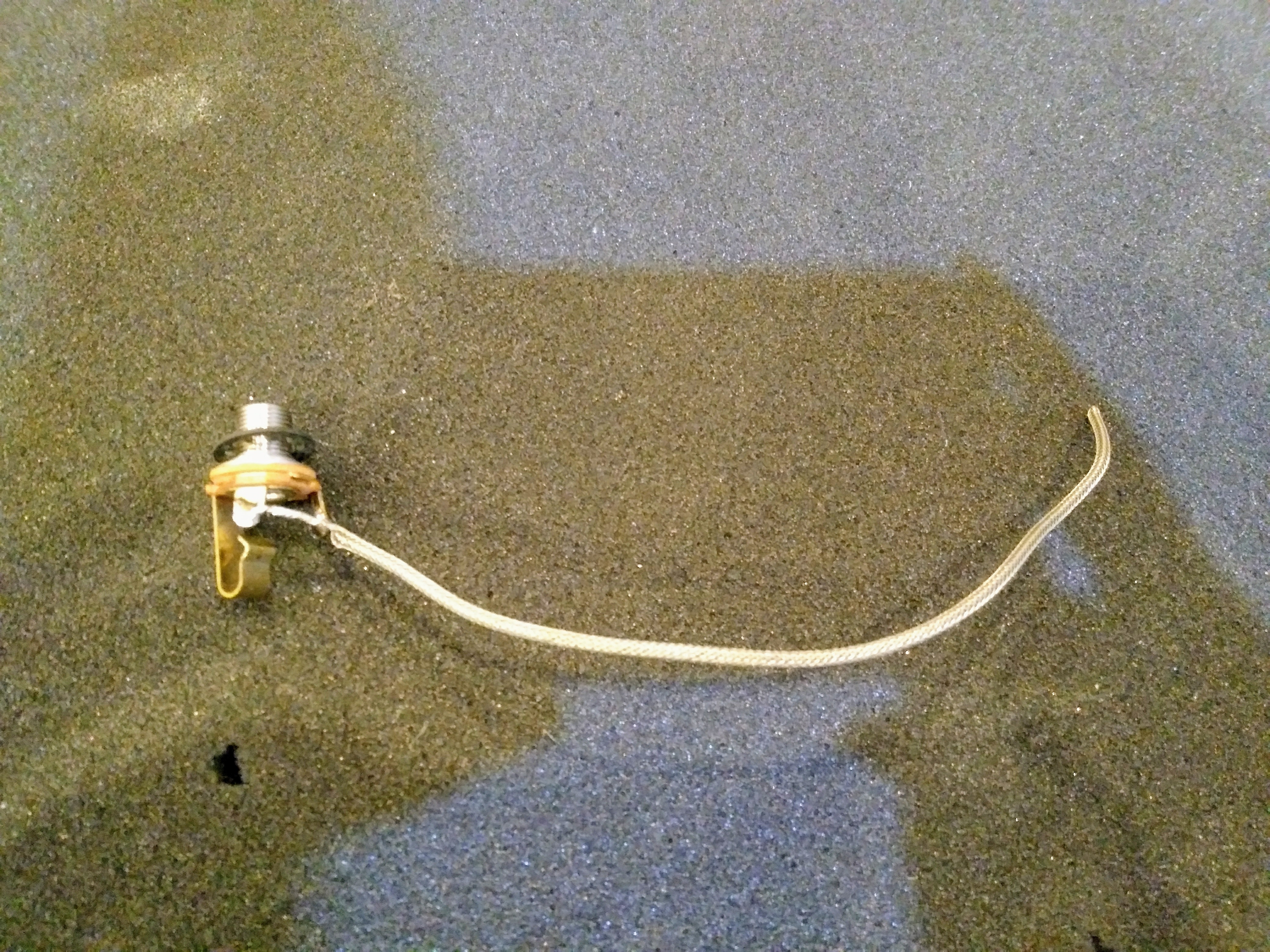

먼저 아웃풋잭을 브레이드 와이어 납땜 합니다.

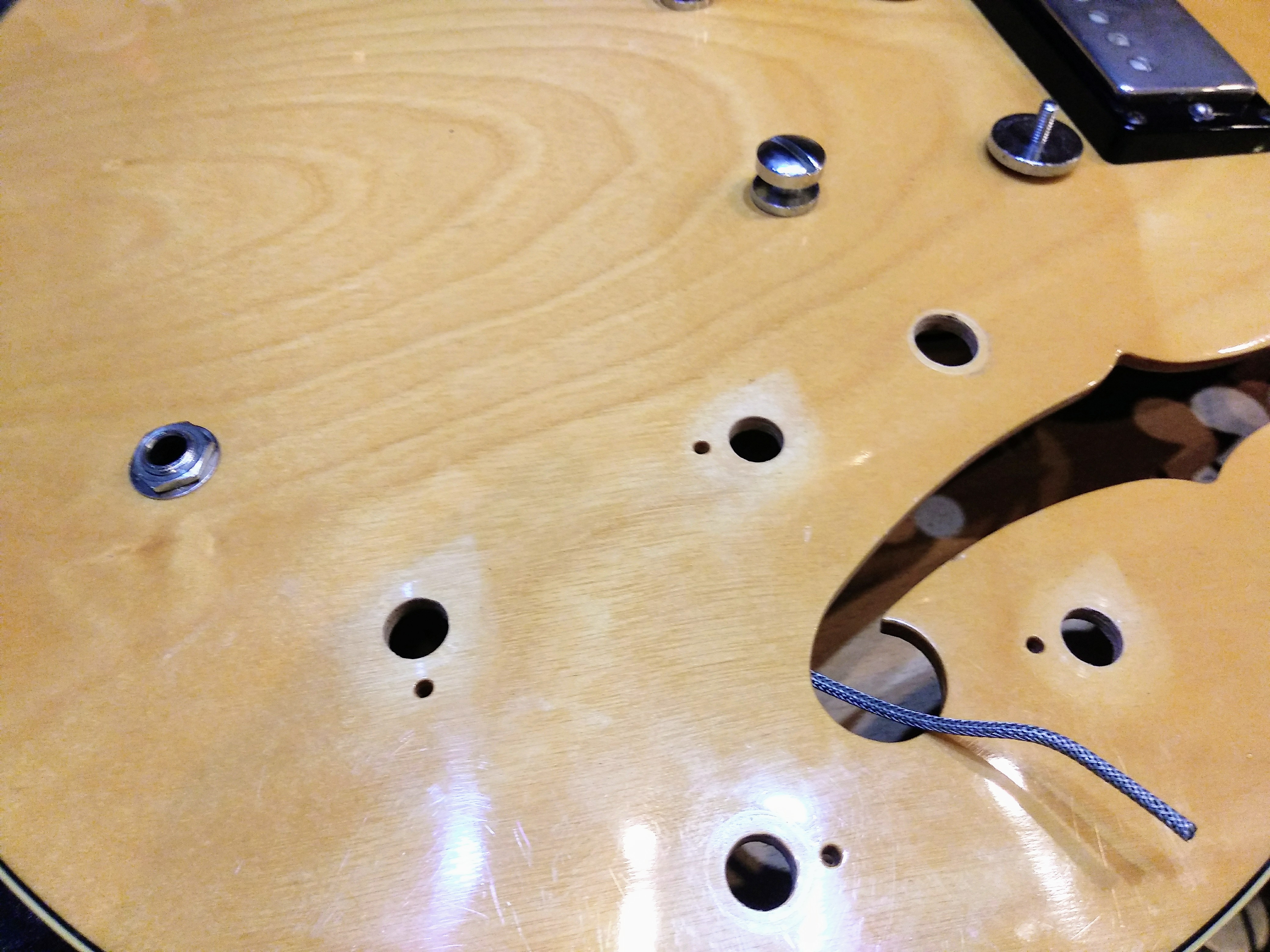

아웃풋잭을 바디 안에 넣어서 아웃풋잭을 밖으로 나온 다음 너트로 고정 합니다.

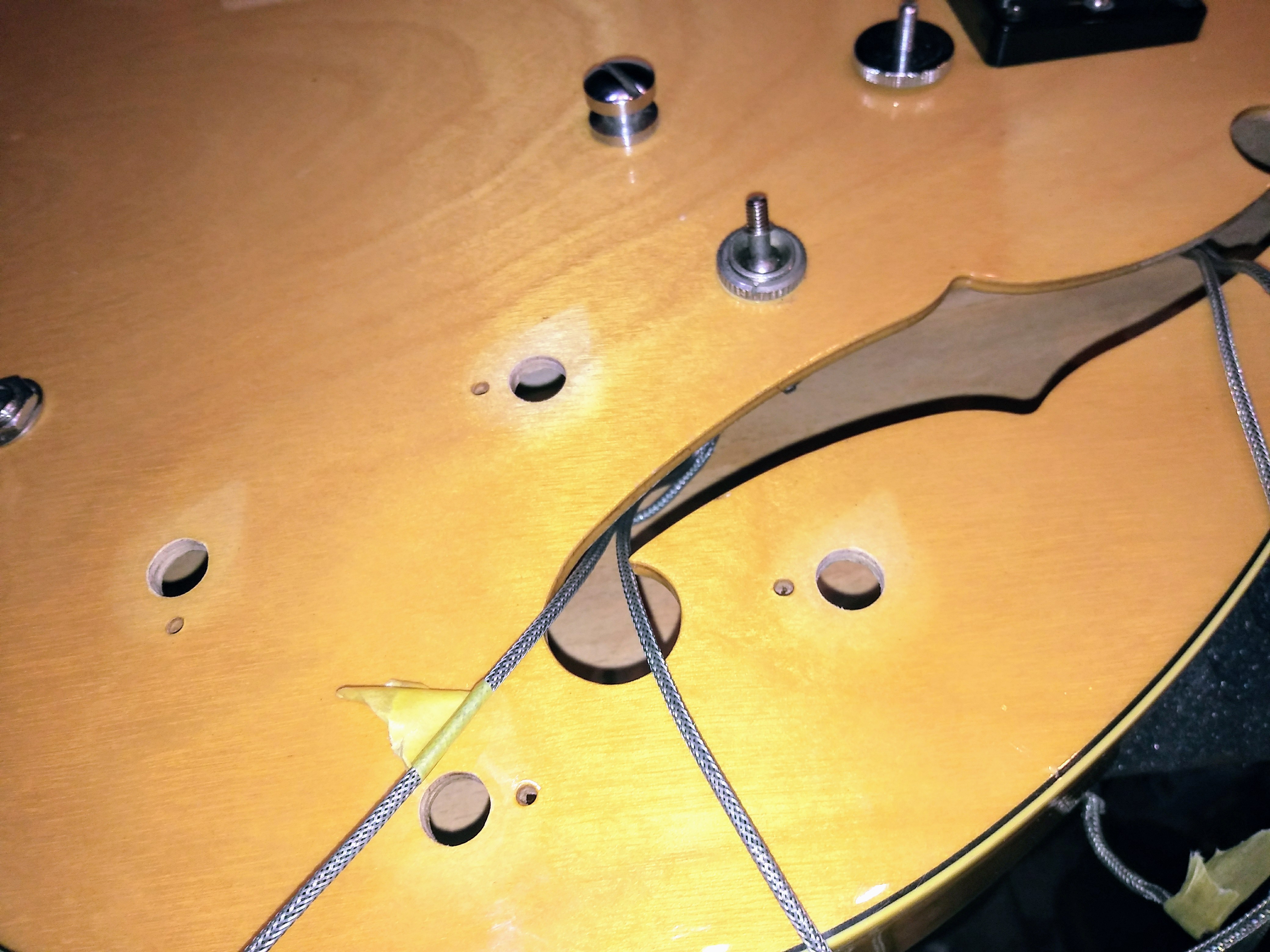

픽업 셀럭터와 픽업을 장착 합니다.

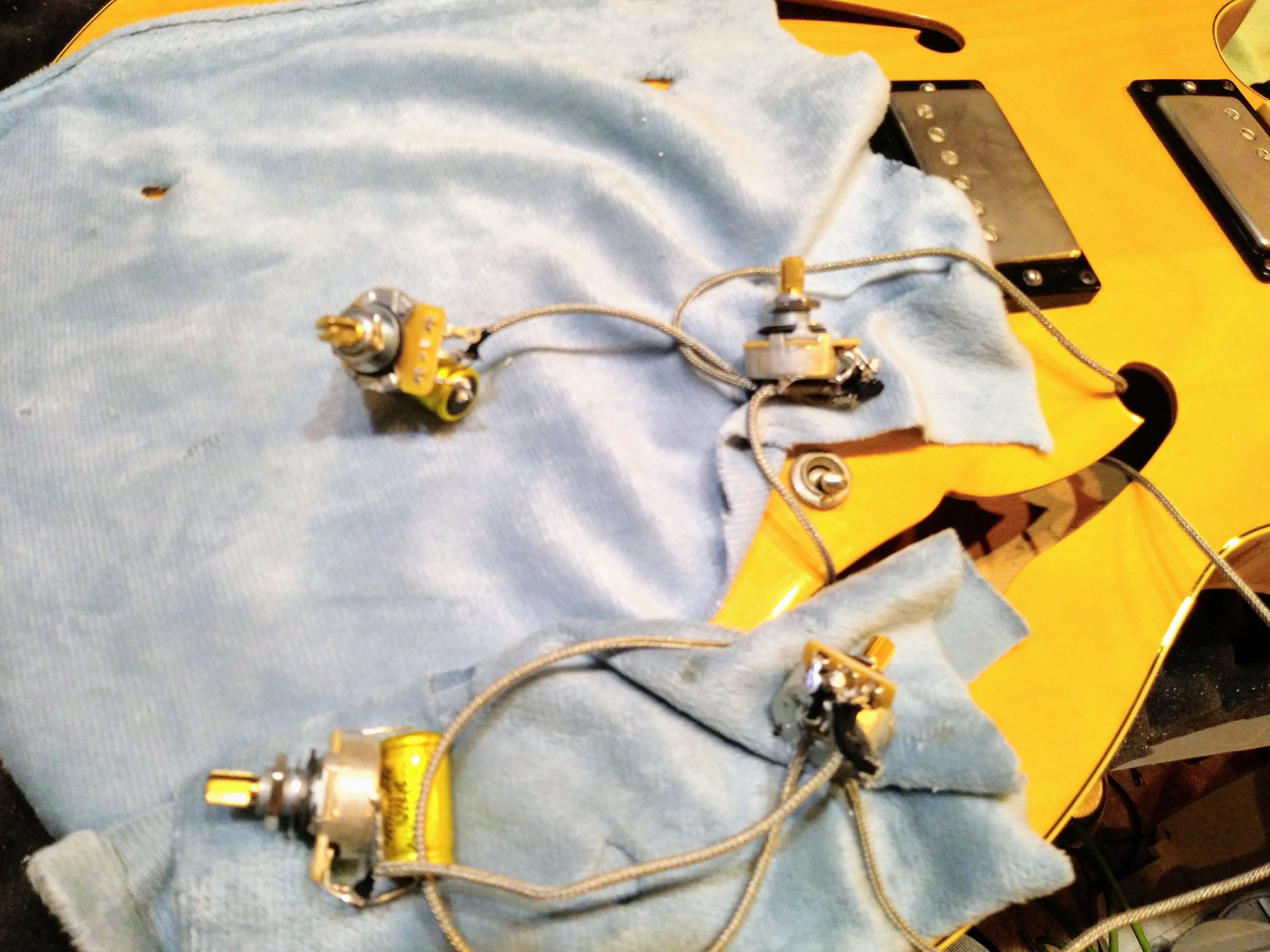

볼륨과 톤 포텐셔미터를 와이어로 연결하고 캐페시터를 납땜 합니다.
포텐셔미터에 픽업 셀렉터와 픽업 선을 납땜 합니다.

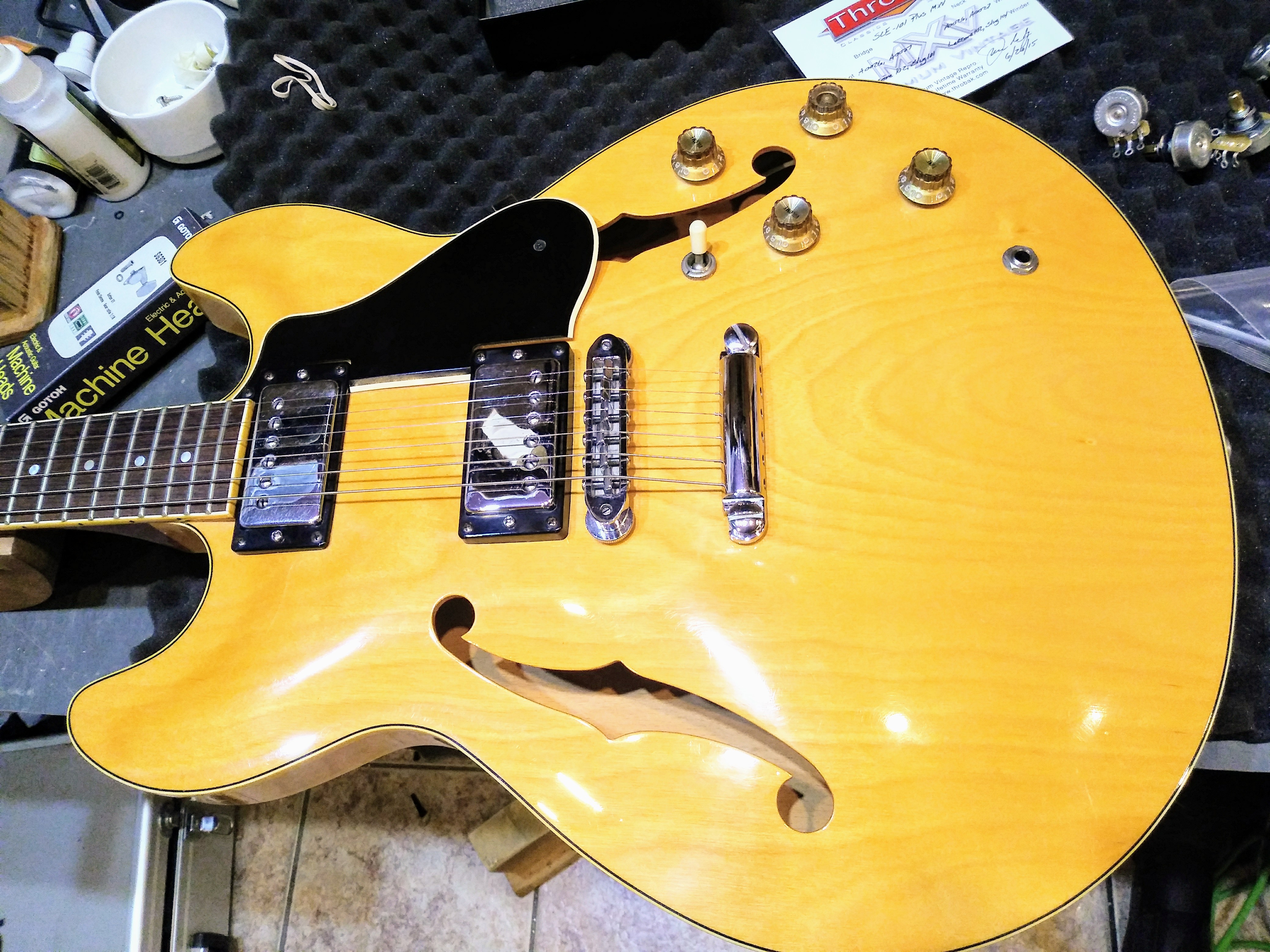

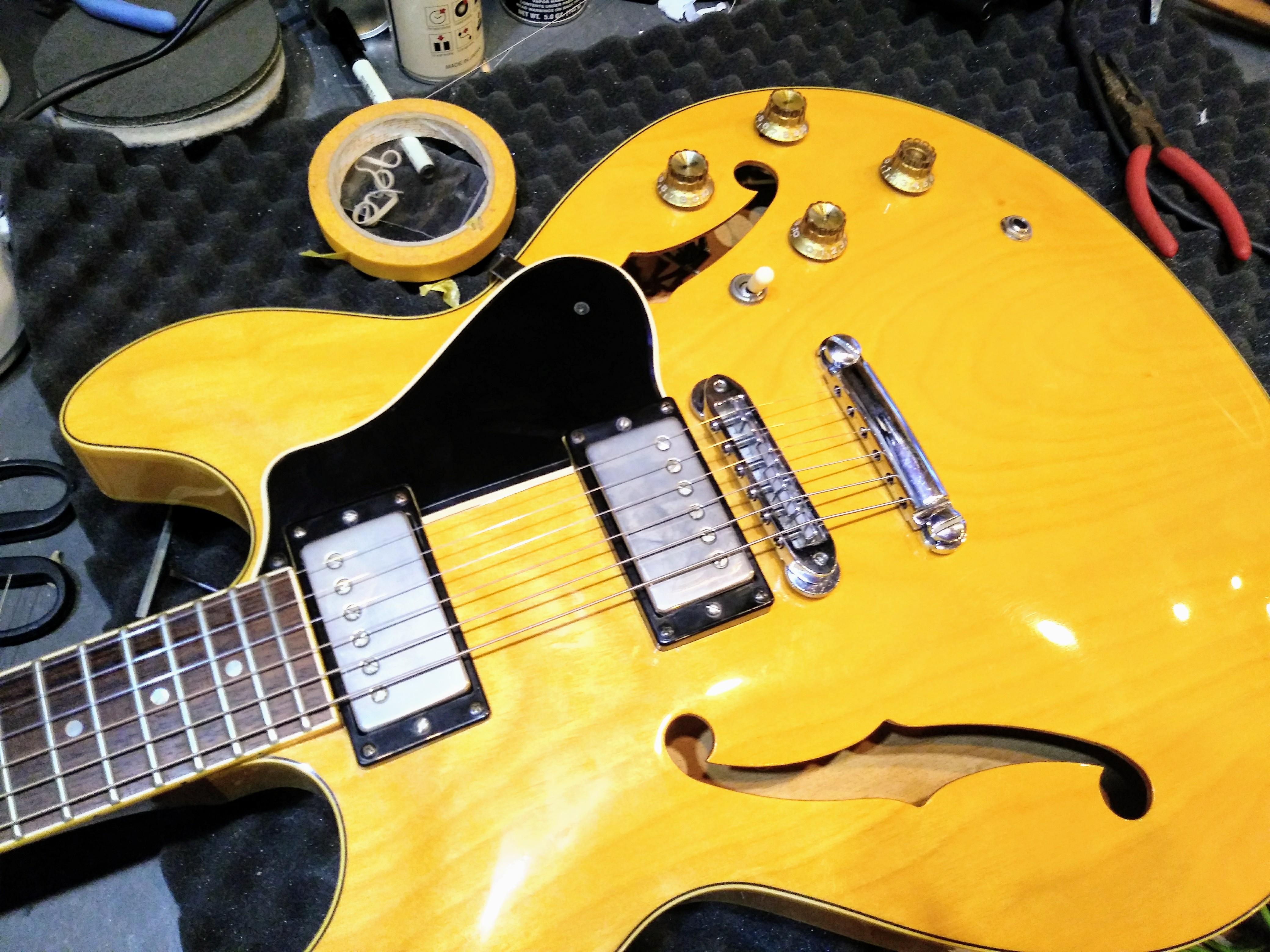

볼륨과 톤을 바디 안에 넣어서 너트로 고정한 다음 작업을 끝냈습니다.
천안 어쿠스틱기타, 키튼 기타, Keaton, Hollow body guitar,pickup
